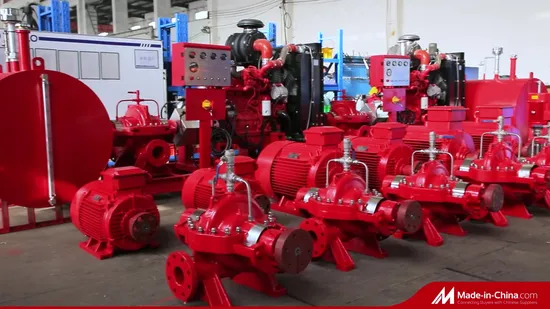

Bomba d'água elétrica de combate a incêndio a diesel com dupla sucção e carcaça dividida, listada pela UL

• Visão geral
• Descrição do produto
• Embalagem e Envio
• perfil de companhia
• Por que nos escolher
• Perguntas frequentes

Visão geral

Informações básicas.

Modelo Nº.	ASN
Cabeça Máxima	>150m
Capacidade Máxima	>400 L/min
Tipo de condução	Motor
Material	Ferro fundido, aço inoxidável, aço carbono etc.
Estrutura	Bomba de estágio único
Conjunto	Bombas de Líquidos
Poder	Elétrico
Comece	Bomba elétrica
Tipo	Bomba de incêndio
Aplicativo	Combate a incêndios
Indústria	Combate a incêndios
Mídia	Água
Desempenho	Seguro e de alta eficiência
Teoria	Bomba centrífuga
Flange	ASME, DIN, GB
Fabricante de equipamento original (OEM)	OK
Listado pela UL	Sim
Certificado	ISO UL CE
Pacote de transporte	Caixa de madeira
Especificação	Fogo
Marca Registrada	TONGKE
Origem	China
Código SH	8413709990
Capacidade de produção	3000 Conjuntos/Ano

Embalagem e entrega

Tamanho da embalagem 1600,00 cm * 1600,00 cm * 2000,00 cm Peso bruto da embalagem 110,000 kg

Descrição do produto

Fornecendo soluções de bombeamento, a TONGKE pode atender às suas necessidades:

1. Capacidades completas de fabricação interna
2. Capacidades de teste de execução mecânica com equipamento fornecido pelo cliente para todos os padrões NFPA
3. Modelos horizontais para capacidades de até 2.500 gpm
4. Modelos verticais para capacidades de até 5.000 gpm
5. Modelos em linha para capacidades de até 1.500 gpm
6. Modelos de sucção final para capacidades de até 1.500 gpm
7. Acionamentos: motor elétrico ou motor diesel
8. Unidades básicas e sistemas empacotados.

Descrição dos produtos
O balanceamento preciso de todos os fatores no projeto da bomba de incêndio horizontal de carcaça bipartida ASN proporciona confiabilidade mecânica, operação eficiente e manutenção mínima. A simplicidade do projeto garante longa vida útil da unidade, custos de manutenção reduzidos e consumo mínimo de energia. As bombas de incêndio de carcaça bipartida são projetadas e testadas especificamente para aplicações em serviços de combate a incêndio em todo o mundo, incluindo: prédios comerciais, hospitais, aeroportos, instalações industriais, armazéns, usinas de energia, indústria de petróleo e gás e escolas.

Bomba centrífuga de combate a incêndio de caixa bipartida com sucção dupla, série GPM 300-2500 ASN, listada na NFPA20/UL Bomba centrífuga de combate a incêndio de caixa bipartida com motor elétrico Bomba centrífuga de combate a incêndio de caixa bipartida com motor a diesel Com bomba jockey e sistema de controle NFPA 20
Sistemas
As instalações de bombas de incêndio TONGKE (aprovadas pela UL, em conformidade com as normas NFPA 20 e CCCF) oferecem proteção superior contra incêndio para instalações no mundo todo. A TONGKE Pump oferece serviços completos, desde assistência de engenharia até fabricação própria e partida em campo. Os produtos são projetados a partir de uma ampla seleção de bombas, acionamentos, controles, placas de base e acessórios. As opções de bombas incluem bombas de incêndio centrífugas horizontais, em linha e de sucção final, bem como bombas de turbina verticais. Os modelos horizontais e verticais oferecem capacidades de até 5.000 gpm. Os modelos de sucção final oferecem capacidades de até 2.000 gpm. As unidades em linha podem produzir 1.500 gpm. A altura manométrica varia de 100 pés a 1.600 pés, com até 500 metros. As bombas são acionadas por motores elétricos, motores a diesel ou turbinas a vapor. As bombas de incêndio padrão são de ferro fundido dúctil com conexões de bronze. A TONGKE fornece as conexões e acessórios recomendados pela NFPA 20.

Aplicativo
As aplicações variam de pequenos motores elétricos básicos a sistemas compactos acionados por motores a diesel. As unidades padrão são projetadas para lidar com água doce, mas materiais especiais estão disponíveis para água do mar e aplicações com líquidos especiais. As bombas de incêndio TONGKE oferecem desempenho superior em aplicações agrícolas, industriais em geral, construção civil, energia elétrica, proteção contra incêndio, áreas municipais e de processo.

Características


Bomba de combate a incêndio de caixa dividida ASN
Parâmetros
Vista/detalhe da seção da bomba de incêndio centrífuga com revestimento horizontal dividido

Faixa de desempenho da bomba de caixa dividida horizontal

A data das bombas de combate a incêndio listadas pela UL pode ser escolhida

Bomba centrífuga de combate a incêndio com carcaça bipartida NFPA 20 listada pela UL e motor elétrico

Conjunto de bomba de água de incêndio centrífuga de sucção dupla com acionamento por motor diesel NFPA 20

Bomba Jockey de Aço Inoxidável de Alta Pressão Centrífuga Multiestágios Bomba de Água de Incêndio

Parâmetros
Proteção contra incêndio
Unidades de bombas de incêndio e sistemas empacotados
Bombas de incêndio com acionamento por motor elétrico e a diesel podem ser fornecidas com qualquer combinação de bombas, acionamentos, controles e acessórios para aplicações de serviço de incêndio listadas, aprovadas e NÃO listadas. Unidades e sistemas integrados reduzem os custos de instalação da bomba de incêndio e oferecem isso.

Acessórios
Para atender às recomendações das normas da Associação Nacional de Proteção contra Incêndios (National Fire Protection Association), conforme publicadas em seu Panfleto 20, edição atual, certos acessórios são necessários para todas as instalações de bombas de incêndio. No entanto, eles variam para atender às necessidades de cada instalação individual e aos requisitos das autoridades de seguros locais. A Tongke Pump fornece uma ampla gama de conexões para bombas de incêndio, que incluem: intensificador de descarga concêntrico, válvula de alívio de carcaça, redutor de sucção excêntrico, Tê de aumento de descarga, cone de transbordamento, cabeçote de válvula de mangueira, válvulas de mangueira, tampas e correntes de válvula de mangueira, medidores de sucção e descarga, válvula de alívio, válvula de liberação automática de ar, medidor de vazão e válvula de gotejamento de esfera. Independentemente dos requisitos, a Sterling tem uma linha completa de acessórios disponível e pode atender aos requisitos de cada instalação. Os gráficos reproduzidos abaixo ilustram graficamente os diversos acessórios, bem como os acionamentos opcionais disponíveis com todas as bombas de incêndio Tongke e sistemas integrados.

Bombas de combate a incêndio listadas pela UL Características estruturais e vantagens de desempenho √ Software de design profissional e sistema de desenvolvimento e análise avançada de três modos CFD; √ Estrutura compacta, aparência simplificada, boa estabilidade e facilidade de instalação; √ Operação estável, ótimo desempenho de resistência à cavitação e alta eficiência; √ A tecnologia patenteada sem manga, pioneira no mercado nacional, garante a confiabilidade da bomba e maximiza a facilidade de manutenção e cuidado para os usuários.

Por que nos escolher?
• Fábrica de produção especializada para bombas de incêndio • Foco em inovação tecnológica, nível de liderança na indústria • Boa experiência no mercado nacional e internacional • Pintura cuidadosa para boa aparência • Anos de padrões de serviço internacionais, serviço de engenharia individual • Fabricação sob encomenda, de acordo com os requisitos do local e as condições de trabalho da produção


Para mais detalhes sobre nossas bombas de combate a incêndio listadas pela UL, entre em contato com a Tongke.
https://tkflow.en.made-in-china.com/contact-info.htmlhttps://tkflow.en.made-in-china.com/product-group/GMqmVkRyJpcx/Fire-Fighting-pump-catalog-1.html?pv_id=1igt4hp1ub51&faw_id=1igt4hstaf55

Embalagem e envioEmbalagem: Embalagem convencional adequada para transporte marítimo ou de longa distância.Envio: 20-45 dias úteis após o recebimento do depósito dos dispositivos

Centrado na inovação tecnológica e na busca pela qualidade superiorSer um fornecedor de soluções de transferência de fluidos de classe mundial

A Shanghai Tongke Flow Technology Co., Ltd é uma empresa de base tecnológica que integra inovação tecnológica e conceitos de proteção ambiental. Desde a sua fundação em 2001, a empresa sempre se dedicou à pesquisa, desenvolvimento e produção de ponta de produtos para transporte de fluidos e equipamentos inteligentes para fluidos, e tem se dedicado intensamente à área de serviços de transformação para economia de energia empresarial. Mantendo a intenção original de desenvolvimento sustentável, a empresa continua a promover a economia de energia e a atualização da proteção ambiental de produtos de tecnologia de ponta, liderando a tendência de inovação do setor. A Tongke Flow Technology, como fornecedora de uma gama completa de soluções em equipamentos para fluidos no setor, não é apenas especializada na fabricação de produtos abrangentes para equipamentos para fluidos, incluindo bombas, motores e sistemas de controle eficientes, mas também especializada na personalização de soluções técnicas viáveis e de alta qualidade, de acordo com as necessidades do cliente, para auxiliar na operação eficiente de projetos empresariais e alcançar uma situação vantajosa em termos de benefícios econômicos e ambientais.

QUALIFICAÇÃO EMPRESARIAL Desde a sua fundação, nossa empresa tem se dedicado firmemente ao propósito central de "focar na inovação tecnológica, buscar a melhoria da qualidade e se comprometer a fornecer serviços profissionais para solucionar os problemas dos clientes". Aprimoramos continuamente nossas habilidades e fortalecemos nossa imagem de marca. Ao longo dos anos, não apenas recebemos inúmeras certificações e reconhecimentos de renome, como também obtivemos com sucesso as rigorosas certificações ISO 9001-2015 (Sistema Internacional de Gestão da Qualidade), ISO 14001 (Sistema de Gestão Ambiental) e ISO 45001 (Sistema de Gestão de Saúde e Segurança Ocupacional). Aderimos consistentemente aos padrões internacionais, garantindo a estabilidade e a confiabilidade da qualidade de nossos produtos e serviços, conquistando amplo reconhecimento e confiança no mercado.

P. O que torna uma bomba de incêndio diferente de outros tipos de bombas?
R. Primeiro, elas atendem aos rigorosos requisitos do Panfleto 20 da NFPA, do Underwriters Laboratories e da Factory Mutual Research Corporation para confiabilidade e serviço infalível nas circunstâncias mais difíceis e exigentes. Esse fato por si só já demonstra a qualidade dos produtos e os recursos de design premium da TKFLO. As bombas de incêndio devem produzir vazões específicas (GPM) e pressões de 40 PSI ou mais. Além disso, as agências mencionadas recomendam que as bombas produzam pelo menos 65% dessa pressão a 150% da vazão nominal — e, ao mesmo tempo, operem a uma altura de elevação de 4,5 metros. As curvas de desempenho devem ser tais que a altura manométrica de fechamento, ou "rotação", esteja entre 101% e 140% da altura manométrica nominal, dependendo da definição do termo pela agência. As bombas de incêndio da TKFLO não são oferecidas para manutenção de bombas de incêndio a menos que atendam a todos os requisitos das agências. Além das características de desempenho, as bombas de incêndio TKFLO são cuidadosamente examinadas pela NFPA e FM para confiabilidade e longa vida útil por meio da análise de seu projeto e construção. A integridade da carcaça, por exemplo, deve ser adequada para suportar um teste hidrostático de três vezes a pressão máxima de operação sem estourar! O design compacto e bem projetado da TKFLO nos permite atender a essa especificação com muitos de nossos modelos 410 e 420. Cálculos de engenharia para vida útil do rolamento, tensão do parafuso, deflexão do eixo e tensão de cisalhamento também devem ser submetidos à NFPA e FM e devem estar dentro de limites conservadores para garantir a máxima confiabilidade. Finalmente, após todos os requisitos preliminares terem sido atendidos, a bomba está pronta para o teste de certificação final a ser testemunhado por representantes da UL e FM. Os testes de desempenho exigirão que vários diâmetros do impulsor sejam demonstrados satisfatoriamente, incluindo o mínimo e o máximo, e vários intermediários.
P. Qual é o prazo típico de entrega de uma bomba de incêndio?
R. O prazo de entrega típico é de 5 a 8 semanas a partir da liberação do pedido. Entre em contato para mais detalhes.
P. Qual é a maneira mais fácil de determinar a rotação da bomba?
A. Para uma bomba de incêndio horizontal de carcaça bipartida, se você estiver sentado no motor de frente para a bomba de incêndio, desse ponto de vista, a bomba estará no sentido horário, ou seja, no sentido de direita, se a sucção vier da direita e a descarga for para a esquerda. O oposto é verdadeiro para a rotação no sentido anti-horário, ou seja, no sentido de esquerda. O ponto de vista é fundamental ao discutir este tópico. Certifique-se de que ambas as partes estejam observando a carcaça da bomba do mesmo lado.
P. Como são dimensionados os motores para bombas de incêndio?
A. Os motores fornecidos com as bombas de incêndio TKFLO são dimensionados de acordo com as normas UL, FM e NFPA 20 (2013) e são projetados para operar em qualquer ponto da curva da bomba de incêndio sem exceder o fator de serviço da placa de identificação do motor ou o tamanho do motor. Não se iluda pensando que os motores são dimensionados apenas para 150% da capacidade nominal. Não é incomum que as bombas de incêndio operem bem além de 150% da capacidade nominal (por exemplo, se houver um hidrante aberto ou uma tubulação rompida a jusante). Para mais detalhes, consulte a norma NFPA 20 (2013), parágrafo 4.7.6, a norma UL-448, parágrafo 24.8, e a Norma de Aprovação da Factory Mutual para Bombas de Incêndio de Caixa Dividida, Classe 1311, parágrafo 4.1.2. Todos os motores fornecidos com as bombas de incêndio TKFLO são dimensionados de acordo com as normas NFPA 20, UL e Factory Mutual. Como não se espera que os motores das bombas de incêndio funcionem continuamente, eles geralmente são dimensionados para aproveitar um fator de serviço de 1,15. Portanto, diferentemente das aplicações de bombas de água domésticas ou de HVAC, um motor de bomba de incêndio nem sempre é dimensionado para "não sobrecarregar" ao longo da curva. Desde que o fator de serviço de 1,15 do motor não seja excedido, isso é permitido. Uma exceção a isso é quando um motor elétrico com inversor de velocidade variável é utilizado.
P. Posso usar um loop de medidor de vazão como substituto de um cabeçalho de teste?
A. Um circuito fechado de medidor de vazão é frequentemente prático quando o fluxo excessivo de água através de bicos Playpipe padrão UL é inconveniente; no entanto, ao usar um circuito fechado de medidor de vazão em torno de uma bomba de incêndio, você pode estar testando o desempenho hidráulico da bomba, mas NÃO está testando o suprimento de água, que é um componente crítico do sistema de bomba de incêndio. Se houver uma obstrução no suprimento de água, isso não será evidente com um circuito fechado de medidor de vazão, mas certamente será exposto ao testar uma bomba de incêndio com mangueiras e Playpipes. Na partida inicial de um sistema de bomba de incêndio, sempre insistimos em fluir água através do sistema para garantir a integridade de todo o sistema. Se um circuito fechado de medidor de vazão for retornado ao suprimento de água — como um tanque de água acima do solo — então, sob esse arranjo, você poderá testar tanto a bomba de incêndio quanto o suprimento de água. Apenas certifique-se de que seu medidor de vazão esteja corretamente calibrado.
P. Preciso me preocupar com NPSH em aplicações de bombas de incêndio?
R. Raramente. A NPSH (altura de sucção líquida positiva) é uma consideração importante em aplicações industriais, como alimentação de caldeiras ou bombas de água quente. Com bombas de incêndio, no entanto, você está lidando com água fria, que usa toda a pressão atmosférica a seu favor. As bombas de incêndio precisam de uma "sucção inundada", onde a água chega ao rotor da bomba por gravidade. Você precisa disso para garantir a escorva da bomba 100% do tempo, para que, em caso de incêndio, sua bomba funcione! Certamente é possível instalar uma bomba de incêndio com uma válvula de pé ou algum meio artificial de escorva, mas não há como garantir 100% de que a bomba funcionará corretamente quando for chamada a operar. Em muitas bombas de dupla sucção com carcaça bipartida, basta aproximadamente 3% de ar na carcaça da bomba para torná-la inoperante. Por esse motivo, você não encontrará um fabricante de bombas de incêndio disposto a arriscar vender uma bomba de incêndio para qualquer instalação que não garanta uma "sucção inundada" para a bomba de incêndio o tempo todo.
P. Quando vocês responderão mais perguntas nesta página de perguntas frequentes?
R. Nós os adicionaremos conforme surgirem problemas, mas sinta-se à vontade para entrar em contato conosco caso tenha alguma dúvida!

Descrição do produto

Sistemas de engenharia de última geração chegam prontos para instalação. Bomba, driver e controlador são montados em uma base comum. Todos os sistemas de engenharia possuem fiação completa e interconectada. A pré-construção elimina problemas de instalação complexos e dispendiosos. A fabricação interna permite que a TONGKE Pump personalize um sistema e assuma total responsabilidade pela unidade, o que significa que o cliente tem apenas um fornecedor para contatar em caso de dúvidas. Todos os sistemas de bombas atendem aos requisitos da UL LIST, NFPA20 e CCCF. O amplo sistema de distribuição da TONGKE Pump oferece suporte técnico e comercial em todo o mundo, com pessoal qualificado na maioria dos principais mercados asiáticos e internacionais.

As bombas centrífugas de carcaça bipartida horizontal atendem aos requisitos de aplicação listados pela NFPA 20 e UL e contam com conexões apropriadas para fornecer água para sistemas de proteção contra incêndio em edifícios, fábricas e pátios.

Capacidade	300 a 2500 GPM (68 a 567 M3/H)
Cabeça	90 A 650 PÉS (26 A 198 metros)
Pressão	Até 650 psi (45 kg/cm 2.4483 kps)
Poder da casa	Até 800 cv (597 kw)
Mergulhadores	Motores elétricos horizontais, motores diesel
Tipo líquido	Água ou água do mar
Temperatura	Ambiente dentro dos limites para operação satisfatória do equipamento
Material de construção	Ferro fundido, aço inoxidável, bronze Ni-Al, aço inoxidável duplex

Modelo da bomba (bomba com carcaça bipartida)	Capacidade nominal (GPM)	Entrada×Saída (POLEGADAS)	Faixa de pressão líquida nominal (PSI)	Velocidade aproximada (RPM)	Pressão máxima de trabalho (PSI)
80-350	300	5×3	129-221	2950	290,00
80-350	400	5×3	127-219	2950	290,00
100-400	500	6×4	225-288	2950	350,00
80-280(I)	500	5×3	86-153	2950	200,00
100-320	500	6×4	115-202	2950	230,00
100-400	750	6×4	221-283	2950	350,00
100-320	750	6×4	111-197	2950	230,00
125-380	750	8×5	52-75	1480	200,00
125-480	1000	8×5	64-84	1480	200,00
125-300	1000	8×5	98-144	2950	200,00
125-380	1000	8×5	46,5-72,5	1480	200,00
150-570	1000	8×6	124-153	1480	290,00
125-480	1250	8×5	61-79	1480	200,00
150-350	1250	8×6	45-65	1480	200,00
125-300	1250	8×5	94-141	2950	200,00
150-570	1250	8×6	121-149	1480	290,00
150-350	1500	8×6	39-63	1480	200,00
125-300	1500	8×5	84-138	2950	200,00
200-530	1500	10×8	98-167	1480	290,00
250-470	2000	14×10	47-81	1480	290,00
200-530	2000	10×8	94-140	1480	290,00
250-610	2000	14×10	98-155	1480	290,00
250-610	2500	14×10	92-148	1480	290,00

Bombas de incêndio centrífugas horizontais multiestágios com conexões apropriadas para fornecimento de água para sistemas de proteção contra incêndio em edifícios, fábricas e pátios.

Bombas de incêndio centrífugas de sucção horizontal com conexões apropriadas para fornecimento de água para sistemas de proteção contra incêndio em edifícios, fábricas e pátios.

Uma bomba jockey é uma bomba conectada a um sistema de sprinklers contra incêndio e tem como objetivo manter a pressão em um sistema de tubulação de proteção contra incêndio em um nível artificialmente alto, de modo que a operação de um único sprinkler cause uma queda de pressão que será detectada pelo controlador automático da bomba de incêndio, fazendo com que a bomba de incêndio seja acionada. A bomba jockey é essencialmente uma parte do sistema de controle da bomba de incêndio.

Diâmetro de saída	25-150 milímetros
Capacidade	18-360 m3/h
Pressão	0,3-2,5 MPa
Temperatura média	-10 ~ 80°C
Material	Carcaça/impulsor: ferro fundido, aço inoxidável, cobre, bronze, eixo: aço carbono 45#, aço inoxidável
Selo	Selo mecânico B*ergmann
Consequência	S*KF/NTN/NSK
Motor	Motor de alta qualidade ou motor UL

Você decidiu reduzir o risco de incêndio em suas instalações instalando um sistema de bomba de incêndio com certificação UL e ULC. Sua próxima decisão é qual sistema comprar. Você quer uma bomba de incêndio comprovada em instalações no mundo todo. Fabricada por um profissional com vasta experiência na área de proteção contra incêndio. Você quer um serviço completo até a partida em campo. Você quer uma bomba TONGKE.

Perfil da empresa de embalagens e remessas

Por que nos escolher

Equipe de Engenheiros Técnicos Altamente Qualificada: A empresa conta com um sólido suporte técnico e conta com uma equipe técnica interdisciplinar e de alta qualidade, contando com os ricos recursos do Parque Científico e Tecnológico Tongji Nanhui de Xangai, incluindo orientadores de doutorado, professores, engenheiros seniores e diversos engenheiros seniores. Graças ao seu profundo conhecimento profissional e rica experiência prática, eles fornecem uma força motriz inesgotável para a inovação tecnológica e a atualização de produtos da empresa.

Excelente capacidade de fabricação: Em termos de produção, a Tongke Flow Technology demonstra excelente capacidade de fabricação. Desde 2010, a empresa estabeleceu modernas bases de produção em Xangai, Jiangsu, Dalian e outras localidades, com uma área total de 25.000 metros quadrados e instalações de produção com mais de 15.000 metros quadrados, equipadas com 5 linhas de produção eficientes, abrangendo completamente bombas, motores, sistemas de controle e outros equipamentos de fluidos, garantindo produtos de alta qualidade e alta eficiência.

Fabricação de Produtos: Tongke Flow Technology, excelência em fabricação. Buscamos a perfeição em todos os aspectos da produção e oferecemos serviços abrangentes de teste e inspeção para garantir a qualidade do produto. A satisfação do cliente é o padrão ouro pelo qual medimos a qualidade dos nossos produtos e a força motriz por trás da nossa melhoria contínua.

Foco nas necessidades e no atendimento ao cliente. Em termos de serviço, a Tongke Flow Technology abrange as principais cidades do país com sua rede de negócios, e seus clientes atuam em diversas áreas. A empresa realizou com sucesso a transformação tecnológica de quase 20 grandes empresas estatais e sociedades anônimas no Delta do Rio Yangtze, Delta do Rio das Pérolas, China Central e Norte da China. Nossas soluções não só trouxeram benefícios econômicos significativos, como também conquistaram amplo reconhecimento social, especialmente nas indústrias química, de fibras químicas, siderúrgica, de fertilizantes, farmacêutica, térmica e outras.
